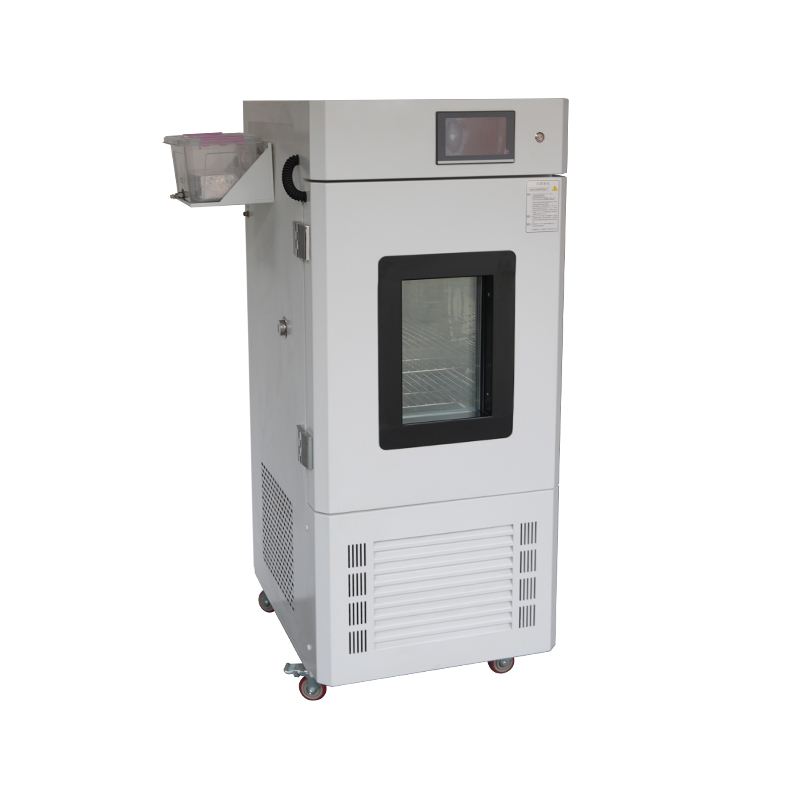

I. 応用分野
Three-Gas インキュベーターは微生物、組織、細胞の増殖環境をシミュレートし、安定した温度、窒素、二酸化炭素、酸素濃度を提供します。細胞および組織の培養、生物医学研究、医薬品開発、臨床診断、特殊な微生物の育種と培養に広く使用されています。
II. 3つのガスの働き
1. 酸素 (O₂): タイプ: 高純度酸素 (純度 ≥99.5%)。機能: 細胞呼吸に必要な酸素を供給します。好気性微生物培養においては、微生物の増殖と代謝を促進します。幹細胞や腫瘍細胞の研究では、さまざまな酸素濃度環境をシミュレートして細胞の挙動を研究します。
2. 窒素 (N₂): タイプ: 高純度窒素 (純度 ≥99.9%)。機能: 酸素を希釈し、低酸素環境または嫌気性環境を作り出すために使用されます。嫌気性細菌培養では、酸素のない環境を提供します。細胞培養では、in vivo の低酸素状態をシミュレートして、低酸素下での細胞反応を研究します。
3. 二酸化炭素 (CO₂): タイプ: 高純度二酸化炭素 (純度 ≥99.9%)。機能: 培地の pH を維持します。通常は重炭酸ナトリウム緩衝システムと組み合わせて使用されます。細胞培養では、細胞の成長を促進するために適切な酸性環境を提供します。微生物の培養では、培地の酸塩基バランスを調節します。
1. 高品質の断熱材を採用し、安定した内部温度と優れた断熱性能を確保します。
2. 内側のチャンバーにはマイクロモーター システムと循環空気ダクトが備わっており、温度とガスの流れを促進し、温度とガスの分布をより均一にします。
3. 内側のライナーは高品質の鏡面仕上げのステンレス鋼で溶接されており、角が丸くなっているので掃除が簡単です。内室は滑らかでエレガント、耐食性、耐久性に優れています。可動棚で便利にお使いいただけます。
4. ガスロスを軽減する二重扉構造を採用しています。内側のガラスドアにより、外側のドアを開けずに培養を観察できます。外扉には弾性のあるマグネットシールを採用しており、開閉が容易で密閉性に優れています。
5. 培養には作業室内に一定の湿度レベルが必要であるため、ユニットには水トレイが装備されており、湿度が表示されます。相対湿度は通常 85 ～ 95% RH に達します。ガラス扉に結露が生じて培養物の視界が妨げられるのを防ぐため、外扉には曇りを防ぐヒーター機能を内蔵しています。
6. フルタッチスクリーンの操作はシンプルで便利で、設定温度、CO2、O2濃度、過去24時間の温度曲線が直感的に表示されます。
7. 赤外線センサー (IR) が CO2 濃度を制御し、ジルコニアセンサーまたは電気化学的酸素センサーが O2 濃度を正確に測定および制御し、長寿命と高精度を実現します。
8. UV滅菌システム、ステンレススチールのインナーライナー、そして丸みを帯びたデザインにより、抗菌作用が長期間持続します。上部に内蔵されたオゾンフリー UV 滅菌ランプは、循環空気中の浮遊細菌と加湿トレイからの水蒸気を殺菌し、細胞培養中の汚染を効果的に防ぎます。
9. 複数の安全保護機能には、起動時の動作状態の自動検出、過熱アラーム、ガス不足アラーム、故障アラームが含まれます。
1. センサー システム: O₂ センサー: 電気化学センサーまたは光学センサーを使用して、酸素濃度をリアルタイムで監視します。
2. CO₂ センサー: 赤外線センサー (IR センサー) を使用して、二酸化炭素濃度をリアルタイムで監視します。
3. 温度センサー: PT100 プラチナ抵抗温度計、チャンバー内の温度と湿度を監視し、安定した環境を確保します。
4. 制御システム: PLC コア制御ユニットは、センサーデータに基づいてガス流量、温度、湿度を調整します。
5.フィードバック制御：PIDアルゴリズムにより濃度変動を回避する精密な制御を実現。
6. 比例制御：設定値に基づいて電磁弁で開閉を制御し、ガス流量弁でガスの投入比率を調整し、安定したガス濃度を確保します。
7. ユーザーインターフェイス: 7 インチのタッチスクリーンインターフェイスにより、ユーザーはパラメーターを設定し、リアルタイムデータとアラーム情報を表示できます。動作プロセスでは、現在の環境パラメータと機器の動作状態が表示され、アラーム情報が記録され、解決策が提供されます。
8. ガス供給システム: ガス源: 高純度 O₂、N₂、CO₂ ガスシリンダーを備え、ガス入力は減圧弁と流量計によって制御されます。ミキサー: 3 つのガスを均等に混合し、チャンバー内のガス濃度を安定させます。ガスフィルター: ガス中の不純物を濾過して培養物の汚染を防ぎます。
9. チャンバー構造: インナーライナー材質: 通常はステンレス鋼で作られており、耐食性があり、掃除が簡単です。密閉設計：チャンバーの気密性を確保し、ガス漏れを防ぎます。観察窓：培養状態が容易に観察できる透明なガラスドア。
10. 安全システム: 警報機能: ガス濃度、温度、または湿度が設定範囲を超えると、聴覚および視覚的な警報が作動します。
| モデル | TGNB-150A | TGNB-240A | TGNB-500A |
| 温度制御範囲 | 室温5℃～60℃ | ||
| 制御精度 | 0.1℃ | ||
| 温度変動 | ±0.5℃ | ||
| 湿度範囲 | 30～95%RH | ||
| 湿度変動 | ±3%RH | ||
| O2濃度制御範囲 | 1～95% | ||
| O2濃度の変動 | ±0.3％（37℃） | ||
| CO2濃度制御範囲 | 0~20% | ||
| CO2濃度の変動 | ±0.3％（37℃） | ||
| 窒素、酸素、CO2 | 直接充電 | ||
| 加湿方法 | 内部加湿 | ||
| 滅菌方法 | 90℃の湿熱殺菌 | ||
| 内寸(mm) | 500*500*600mm | 600*500*800 | 800*600*1000 |
| ボリューム | 130L | 240L | 480L |
| 電源 | 220V、50HZ | ||
| パワー | 1500W | 2500W | 4000W |
上海登盛計器製造有限公司 は、研究開発、生産、販売、サービスを統合するハイテク企業です。当社は、オーブン、インキュベーター、工業炉、環境試験室などのハイエンド実験機器の製造を専門としています。
As および We は、8,000 平方メートルの近代的な生産施設、専任の研究開発チーム、23 件の国内特許、および ISO-9001 品質管理システム認証を誇ります。当社のソリューションは、航空宇宙、半導体、生物医学、自動車、新素材などの最先端分野で幅広く使用されています。当社はトップクラスの大学や業界リーダーとの緊密なパートナーシップを確立しており、当社の製品は世界中の多くの国や地域に輸出されています。
「誠実、革新、Win-Win」の原則を遵守し、信頼できる品質と献身的なサービスでお客様の信頼できるパートナーとなるよう努めます。
新規顧客と既存顧客の両方からのお問い合わせと協力を歓迎し、専門的な機器ソリューションを提供します。
