真空雰囲気炉は、真空を作り出し、制御された雰囲気（不活性雰囲気、還元雰囲気、浸炭窒化雰囲気など）を導入することにより、材料を高温熱処理するための中心的な装置です。 プロセスの優れた柔軟性により、多くのハイエンド製造分野や最先端の研究分野で不可欠なものとなっています。新材料研究開発の分野において、窒化ケイ素や炭化ケイ素などの高性能セラミックス、グラフェンやカーボンナノチューブなどのナノマテリアル、金属化合物を合成するための重要な装置です。無酸素環境で焼結および熱処理することにより、材料の酸化を効果的に防止し、密度と性能を向上させます。粉末冶金業界では、金属またはセラミック粉末の焼結および緻密化に使用され、製品の機械的強度、硬度、耐摩耗性が大幅に向上します。半導体およびエレクトロニクス産業では、磁性材料、電子ペースト、部品の熱処理だけでなく、ウェーハの拡散、アニーリング、酸化プロセスにも使用されます。さらに、新エネルギー分野では、真空雰囲気炉はリチウムイオン電池の正極材料と負極材料の焼結、固体電解質の合成、太陽光発電産業におけるシリコンウェーハの熱処理に広く使用されており、正確な雰囲気制御を通じて重要な電気化学的性能を確保しています。これらは、研究機関における硬質合金工具、石英ガラスのアニーリング、および高温反応機構の研究のための重要なプラットフォームでもあり、高性能、高純度の材料およびプロセスの一貫性に対する現代産業の厳しい要件を完全に満たしています。
① インテリジェント PID ファジィ制御技術を採用し、従来の PID 制御方式と比較して、温度オーバーシュートが小さく、安定時間が短く、温度制御精度が向上するなどの利点があります。 高精度センサーと組み合わせることで、温度制御精度は±1℃に達し、内部パラメータの自己調整機能を備えており、厳しい実験要件を満たす正確で信頼性の高い温度制御を保証します。
② カラー LCD スクリーン: 標準構成にはカラースクリーンとタッチセンサーボタンが含まれており、設定温度、動作温度、恒温時間、障害情報などのパラメーターを 1 つの画面に表示します。 マイクロプロセッサインテリジェント温度制御システムを統合し、PID パラメータの動的な調整を特徴としており、高速応答速度と温度オーバーシュートの抑制を実現します。
③強力なタイミング機能：タイミング機能は選択可能（なし、恒温タイミング、電源投入タイミング、順方向モードとカウントダウンモードに分割可能）、タイミング単位は選択可能（分、時間）です。
④全シリーズに扉開電源遮断装置と加熱遮断装置を標準装備しており、実験の安全性を徹底しております。過熱保護と熱電対断線保護も備えています。
⑤ 緊急時のパラメータ自動保存、電源投入復帰機能。また、センサーの自己診断、漏れ保護、過熱および故障アラーム機能も備えています。
⑥ 炉扉埋め込み設計：炉扉を閉めた際、ドアラッチの一部が炉内に埋め込まれているため、高温の熱風が外部に漏れず、熱損失が少なく、優れた省エネ・消費量削減効果が得られ、炉内の温度均一性も向上します。
⑦ ケーシングは高強度冷間圧延鋼板でできており、革新的な表面スプレーコーティング技術と組み合わせて、長期間耐久性を維持する耐食性と帯電防止保護システムを形成しています。
⑧ 輸入された高品質のニッケル含有HRE合金電熱線（1000/1200℃）、炭化ケイ素棒（1300/1400℃）、ケイ素モリブデン棒（1600/1700/1800℃）、急速加熱、耐酸化性、通常の発熱体より3〜5倍長い耐用年数を提供し、より均一な加熱が可能です。
⑨ 保証されたアフターサービス：全国ほとんどの地域をカバーする包括的なアフターサービスネットワークを提供し、ユーザーが安心して使用できるようにします（注：一部の遠隔地や村を除く）。
⑩ 技術サポートソリューション：ビデオ、電話、オンラインビデオチュートリアルを通じて包括的な技術指導を提供し、機器の性能と操作方法を直感的に示し、ユーザーが機器をすぐに使いこなすことができるように支援します。
安全機能:
① ドアが開くと加熱電力が即座に遮断され、実験者をリアルタイムで保護します。
② 包括的な安全保護設計により、人員、サンプル、機器に対する三重の安全保護が提供されます。
③ 安全機能としては、電源投入時自己診断機能、センサー故障表示機能、過熱警報および自動電源遮断機能、接地保護機能などがあります。
① 真空雰囲気炉は、加熱室、温度制御システム、安全保護装置を剛性フレーム内に一体化したモジュール一体型構造を採用しています。 これにより、優れた機械的安定性を備えたコンパクトな構造が実現し、高温用途に強固な基盤を提供します。
②シェル材質：厳選された高品質冷間圧延鋼板（Q235）をCNC技術で精密成形。表面はリン酸塩処理および帯電防止粉体塗装で特別に処理され、堅牢なシェルを作成します。帯電防止、耐腐食性、耐傷性があり、品質が長持ちします。
③ 炉室：炉室は炉扉、炉扉枠、炉本体の 3 つの部分から構成されます。材質は高性能人工合成無機非金属材料、アモルファスシリコン酸化アルミニウムです。一体型高圧ダイカストによって形成されており、全体の構造が緻密で、強力な絶縁性、高温耐性、優れた熱安定性と絶縁性を備えています。
④真空チャンバー：真空チャンバーは高張力炭素鋼製で、本体厚さ3mm、周方向補強リブを一体化しているため、10⁻⁶Paの超高真空条件下でも構造安定性が確保され、気密性にも優れています。
⑤ 耐高温フッ素ゴムシールを採用しており、真空・大気環境下においても安定した性能を発揮し、高温条件下でもチャンバー内は極めて高い気密性と健全性を維持します。 ⑥ コントロールエリア: 操作コントロールはデバイスの底部にあり、過度の温度上昇によるコントローラーの損傷のリスクを軽減します。
⑦ 加熱システム：高品質の炭化ケイ素棒、ケイ素モリブデン棒、または抵抗線が炉本体の両側または周囲に配置されます。 正確な計算と配置により、高速で均一な熱場分布が実現され、非常に高いエネルギー変換効率が得られます。
⑧ 断熱層: アルミナ繊維ボードとセラミック繊維ブランケットで構成される多層複合断熱設計が熱障壁を形成し、熱損失を大幅に削減し、エネルギー効率を向上させ、外側ケーシングの温度を安全な範囲内に維持します。
⑨ 炉ドア: 炉ドアは埋め込み設計を採用しており、熱損失を効果的に防止し、炉内の温度安定性を維持します。
⑩ 炉ドアの安全性: ドアが開くと加熱電力が自動的に遮断され、実験者の安全が即座に保護されます。
⑪ 独立した温度制限: メイン制御システムから独立した機械式過熱保護装置が二次的な安全対策として機能します。 主制御が故障すると自動的に電源を遮断し、過熱事故を防止し、安全性と信頼性を確保します（オプション）。
⑫ 電気制御ボックス: 電気システムは、標準化された配線を備えた密閉ジャンクション ボックスに集中しており、さまざまな動作条件下で機器の電気的安全性を確保するための過電流、漏電、短絡保護モジュールが含まれています。
① カラーLCDスクリーンコントローラ：カラースクリーンとタッチボタンを装備し、設定温度、動作温度、恒温時間、故障情報などのパラメータを単一画面に表示します。マイクロプロセッサインテリジェント温度制御システムと動的なPIDパラメータ調整を統合し、高速な応答速度と温度オーバーシュートの抑制を実現します。
② 複数のタイミングモード: 1. タイミング単位は分と時間の間で自由に切り替えることができます。 2. 2 つのタイミング モード: 電源投入からのタイミングと一定温度に達した後のタイミング。
③ 安定したデータ処理能力を備えたアップグレードされた音と光アラーム環境スキャンマイコンチップ。
④ 過熱警報、過熱加熱遮断、時限シャットダウン、電源投入復帰、パラメータメモリ、温度補正、セルフチューニングなどの機能を備えています。
⑤停電回復機能：突然の停電とその後の電力復旧後、装置は元の設定に従って自動的に動作を再開できます。
⑥ セルフチューニング：温度制御精度が周囲温度の変化によって影響を受ける場合、セルフチューニングを実行して温度精度を向上させることができます。
⑦ 複数モード: 固定値モードと時間モードを切り替えます。
| モデル | VAF12-1 | VAF12-4.5 | VAF12-12 | VAF12-36 | |
| VAF14-1 | VAF14-4.5 | VAF14-12 | VAF14-36 | ||
| VAF17-1 | VAF17-4.5 | VAF17-12 | VAF17-36 | ||
| VAF18-1 | VAF18-4.5 | VAF18-12 | VAF18-36 | ||
| 温度範囲 | タイプ12 RT 50～1200℃ ，タイプ14 RT 50～1400℃ ， タイプ17 RT 50～1700℃ ，タイプ18 RT 50～1800℃ ， | ||||
| 温度制御精度 | 1℃ | ||||
| 加熱速度 | 1～30℃/min(非線形) | ||||
| タイマー範囲 | 0～9999分 | ||||
| コントローラー | LCDデジタルディスプレイ | ||||
| 制御方法 | インテリジェントPIDファジィ制御技術 | ||||
| 表示方法 | デジタル表示（設定温度＆使用温度） | ||||
| 熱電対 | 1200℃、1400℃ Kタイプ; 1700℃、1800℃ Sタイプ | ||||
| 発熱体 | 1200℃ 輸入HRE合金（ニッケルクロム合金）、1400℃ 炭化ケイ素（SiC）ロッド、1700℃、1800℃ シリコンモリブデンロッド | ||||
| セキュリティ保護 | ドアオープン電源遮断、過熱警報および遮断、漏電保護 | ||||
| インテリジェントな制御 | 起動セルフチェック、熱電対偏差補正 | ||||
| チャンバーの材質 | 高純度アルミナ（Al₂O₃） | ||||
| チャンバーの寸法 | 100×100×100mm | 150×200×150mm | 200×300×200mm | 300×400×300mm | |
| 外形寸法 | 1200℃ | 650×600×865mm | 670×600×930mm | 660×750×1020mm | 830×910×1265mm |
| 1400℃ | 650×600×865mm | 620×650×930mm | 660×750×1020mm | 830×910×1265mm | |
| 1700℃ | 650×600×865mm | 670×700×930mm | 660×750×1020mm | 830×910×1265mm | |
| 1800℃ | 650×600×865mm | 670×700×930mm | 660×750×1020mm | 830×910×1265mm | |
| ボリューム | 1L | 4.5L | 12L | 36L | |
| 電源電圧 | 1200℃ | 220V/10A | 220V/18A | 220V/35A | 380V/30A |
| 1400℃ | 220V/10A | 220V/25A | 380V/30A | 380V/50A | |
| 1700℃ | 220V/10A | 220V/25A | 380V/30A | 380V/50A | |
| 1800℃ | 220V/18A | 220V/25A | 380V/35A | 380V/50A | |
| 定格電力(kW) | 1/2/2/3 | 3/4/4/4 | 6/9/9/12 | 9/16/16/18 | |
| いいえ。 | 名前 | パラメータ | 参考写真 |

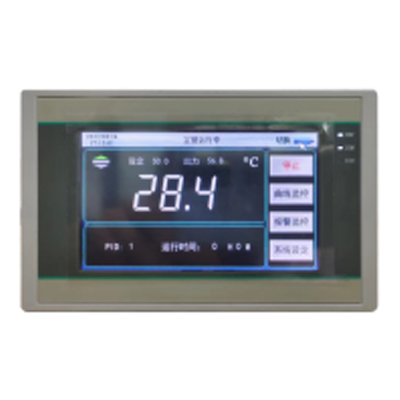

| 1 | 5インチタッチスクリーンコントローラー | ①プログラム：100グループ、1グループあたり100セグメント ② 各セグメントには温度、真空度、タイマー（0～9999 min/h）が含まれます。 ③ 3 レベルのアクセス: 管理者、エンジニア、オペレーター |  |

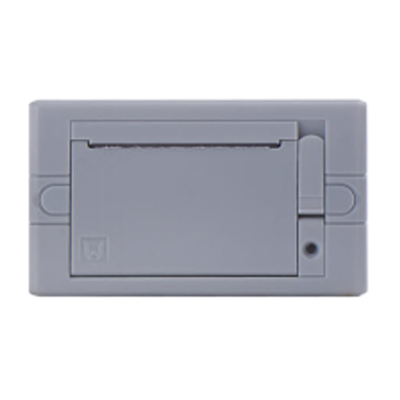

| 3 | 内蔵プリンター | ①リアルタイム印刷 ② 調整可能な印刷間隔: 0~9999 S/min |  |

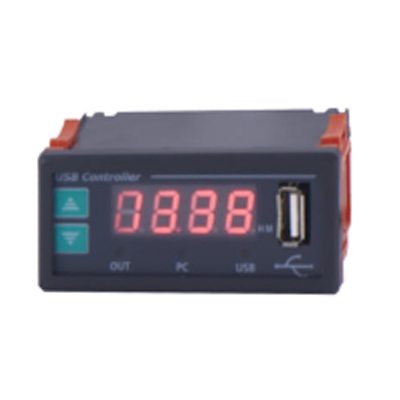

| 4 | RS485 / USBインターフェース | ① マイクロプリンター、USB ドライブ、またはリモート通信に接続します。 ② プリンター、USBドライブ、通信の自動障害検出 |  |

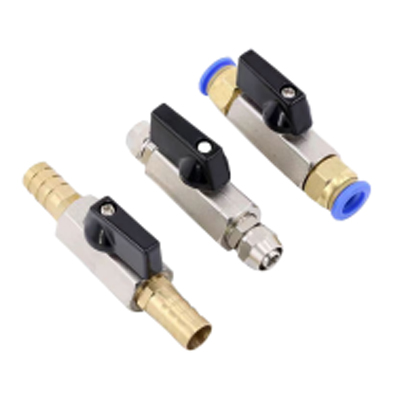

| 5 | 不活性ガス入口バルブ | ①不活性ガスを導入する ②手動流量調整付ステンレス製ボールバルブ |  |

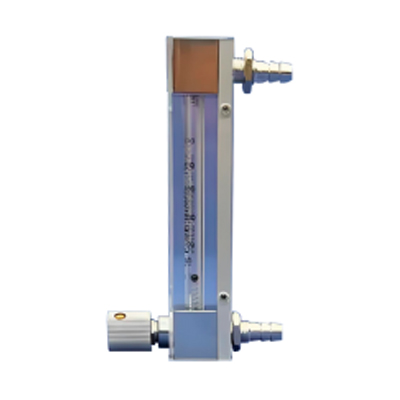

| 6 | ガス流量計 | ① 1～10L/min ② 3～30L/min ③ 5～45L/min ④ 10～100L/min |  |
