2026 年に研究室で使用される真空乾燥オーブンの主なタイプは何ですか?

真空乾燥オーブンが現代の実験室環境において依然として不可欠である理由

あ 真空乾燥炉 減圧と制御された熱エネルギーを組み合わせることで、熱に敏感な材料または酸化しやすい材料から水分と溶剤を除去します。チャンバー内の圧力を下げることにより、水と有機溶媒の沸点が大幅に下がり、大気条件下で必要な温度よりもはるかに低い温度で乾燥を進めることができます。この原理により、真空乾燥オーブンは、製薬研究、材料科学、エレクトロニクス製造、食品科学、ポリマー開発、化学分析など、乾燥プロセス中にサンプルの完全性を維持する必要があるあらゆる分野にわたって不可欠なものとなっています。 2026 年には、チャンバー材料、真空ポンプ技術、デジタル制御システムの進歩、およびますます特殊化するサンプル タイプを扱うニーズの高まりにより、実験室ユーザーが利用できる真空乾燥オーブンの種類の範囲は大幅に拡大しています。これらのタイプの違いを理解することは、不要な機能に過剰な費用を支払ったり、重要なワークフローのボトルネックとなるユニットの仕様を過小評価したりすることなく、機器の機能をアプリケーションの要件に合わせることを目指す研究室にとって不可欠です。

一般実験室用標準ベンチトップ型真空乾燥オーブン

標準的なベンチトップ真空乾燥オーブンは、世界中の研究および品質管理研究所で最も広く導入されているタイプです。これらのユニットは通常、20 リットルから 100 リットルの範囲のチャンバー容積を提供し、耐薬品性と洗浄の容易さを考慮して設計されたステンレス鋼または電解研磨アルミニウムの内部チャンバーを備えています。動作温度範囲は通常、周囲温度から 200°C または 250°C に及び、2 段ロータリー ベーン ポンプと組み合わせた場合、真空レベルは約 0.1 mbar まで達成できます。これは、一般的な乾燥、脱気、および水分測定アプリケーションの大部分に十分です。

2026 年の最新のベンチトップ真空乾燥オーブンには、プログラム可能な温度ランプと浸漬プロファイルを備えた PID マイクロプロセッサ コントローラーが搭載されるようになっており、複雑な乾燥サイクルを無人で正確な再現性で実行できるようになります。単純な対流または輻射加熱ではなく、加熱棚を備えたマルチシェルフ構成は、サンプル負荷全体にわたって大幅に均一な温度分布を提供します。これは、比較研究で複数のサンプルを同時に処理する場合の重要な要件です。過熱保護、真空リリーフバルブ、チャンバーを開ける前に窒素を再充填するための不活性ガスパージポートなどの安全機能は、現在、実験室グレードのユニットではオプションではなく標準となっています。

溶剤取り扱い用途向けの防爆真空乾燥オーブン

乾燥する材料に可燃性溶媒 (エタノール、アセトン、ヘキサン、トルエン、および同様の有機化合物) が含まれている場合、標準的な真空乾燥オーブンでは許容できない発火の危険が生じます。防爆真空乾燥オーブンは、チャンバー内およびチャンバーのすぐ隣にある潜在的な発火源をすべて排除することで、この問題に対処します。これらのユニットは、外部光源からの光ファイバー伝送を使用した火花のない内部照明、危険カテゴリーの重大度に応じて ATEX または IECEx ゾーン 2 またはゾーン 1 分類に定格される密閉型電気部品、および溶媒蒸気ポケットの蓄積を最小限に抑えるチャンバー設計を特徴としています。

防爆真空乾燥オーブンの真空システムは通常、チャンバーと真空ポンプの間に配置された溶媒トラップ (ドライアイス、液体窒素、または電気冷却コンデンサーで冷却されるコールド トラップ) に接続されています。このトラップは、溶媒蒸気がポンプに到達する前に凝縮して収集し、ポンプを溶媒汚染から保護し、可燃性蒸気が排気流に蓄積するのを防ぎます。溶媒を含むポリマーサンプル、医薬中間体、または有機合成製品を日常的に乾燥させている研究室では、コスト削減のトレードオフではなく、譲れない要件として防爆認証を常に指定する必要があります。

製薬および分析用途向けの精密真空乾燥オーブン

製薬研究室、特に GMP (適正製造基準) に基づいて業務を行っている研究室、または USP、EP、または JP の水分測定手順などの薬局方の方法に取り組んでいる研究室では、汎用ユニットが提供するものを大幅に超える性能特性を備えた真空乾燥オーブンが必要です。このカテゴリの精密真空乾燥オーブンは、規制監査要件を満たす検証済みで追跡可能な校正文書と組み合わされた、より厳格な温度均一性仕様 (通常、チャンバー容積全体で ±1°C 以上) が特徴です。

製薬用途の高精度真空乾燥オーブンを定義する主な機能には、個別に校正されたセンサーを備えた独立した過熱安全回路、21 CFR Part 11 準拠のデータロギングと電子記録の監査証跡機能、電解研磨された内部と隙間のない構造を備えた衛生標準に仕上げられたチャンバー表面、検証済みの洗浄手順を容易にする、メーカーが提供する IQ/OQ/PQ 認定文書パッケージが含まれます。 2026 年には、いくつかの大手メーカーが出荷前に工場で IQ および OQ プロトコルを実行する工場認定サービスを提供し、規制された研究所のオンサイト設置認定にかかる時間とコストを削減します。

工業用真空乾燥オーブン: スケール、スループット、プロセス統合

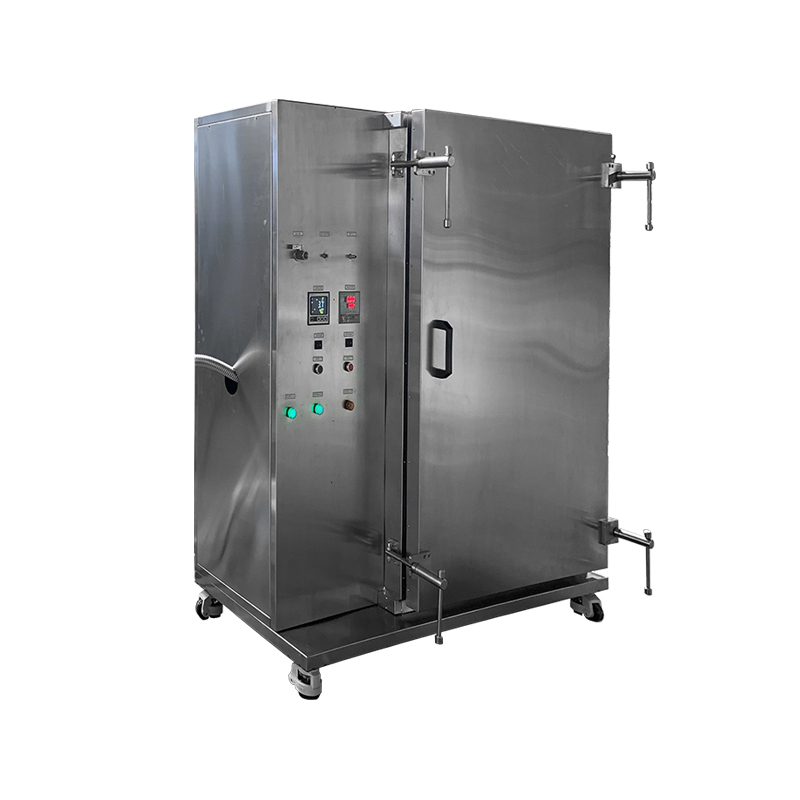

あn industrial vacuum drying oven operates on the same thermodynamic principles as its laboratory counterpart but at a scale, throughput capacity, and process integration level designed for production or pilot-scale manufacturing rather than small-sample research. Chamber volumes in industrial vacuum drying oven configurations typically begin at 200 litres and extend to several cubic metres, with multi-trolley loading systems, fork-lift accessible doors, and rail-guided shelf assemblies that allow entire batches of product to be loaded and unloaded efficiently as complete units.

工業用真空乾燥オーブンの加熱システムは、通常、ベンチトップ ユニットの単純な棚ヒーターよりも洗練されています。正確に制御された流体循環を備えたオイル加熱または蒸気加熱のシェルフは、大きなチャンバー容積にわたって優れた熱質量と均一性を提供します。一部の工業用真空乾燥オーブンの設計には、個別に制御される加熱ゾーン (上部、中間、下部の棚回路) が組み込まれており、深いチャンバー全体の温度プロファイルを特定の製品の乾燥曲線に合わせて最適化できます。工業規模の真空システムでは、一般的に直列構成の油封式ロータリーベーンポンプ、大きなチャンバー容積でより低い到達圧力を迅速に達成するためのルーツブロワーブースターポンプ、または製品の油汚染が許容できない場合にはドライス​​クリュー真空ポンプが使用されます。

工業用真空乾燥オーブン装置を定期的に指定している業界には、セルの組み立て前にカソードとアノードの材料の水分含有量を百万分率のレベルまで下げる必要がある電池電極の製造、セラミックおよび先端材料の加工、航空宇宙部品用の木材および複合材の乾燥、製品のバッチサイズによりベンチトップ装置が実用的ではない医薬品のバルク活性成分の乾燥などが含まれます。

主要な真空乾燥炉のタイプを一目で比較

次の表は、ここで説明した主な真空乾燥オーブン タイプの主な特徴をまとめたもので、研究室の管理者や調達チームが選択を決定する際に参照できるようにしています。

迅速な処理のためのマイクロ波支援真空乾燥オーブン

マイクロ波支援真空乾燥オーブンは、マイクロ波容積加熱と減圧を組み合わせて、従来の棚加熱式真空乾燥オーブン設計よりも大幅に速い乾燥速度を実現する、実験室装置の分野で成長を続けています。従来の真空乾燥オーブンでは、熱は伝導によって棚表面からサンプルに伝わり、サンプル質量が大きい場合や断熱材の場合には熱が遅くなることがあります。マイクロ波エネルギーがサンプル体積に浸透し、同時にバルク全体の水分子を励起し、減圧環境によって可能となる低温でも水分除去を劇的に加速します。

あpplications where microwave-assisted vacuum drying ovens deliver compelling advantages over conventional designs include food moisture determination — where rapid results are essential for production quality control — polymer and rubber compound drying where cycle time reduction translates directly into manufacturing throughput, and herbal extract processing where thermal sensitivity and speed are simultaneously required. The main limitation of this type is chamber volume: the need to contain microwave energy safely constrains chamber sizes to the 10–50 litre range, making them unsuitable for large batch processing but ideal for high-throughput small-sample applications.

適切な真空乾燥オーブンを選択するための重要な選択基準

2026 年には真空乾燥オーブンの種類が多様化しているため、最適なユニットを選択するには、アプリケーション要件と装置の機能を体系的に評価する必要があります。あらゆる選択の決定には、次の基準が役立ちます。

• 最高動作温度と温度均一性: 必要な最高プロセス温度とアプリケーションが要求する均一性許容差を決定します。薬局方法による医薬品の水分測定には、一般的な材料の調整よりも厳密な均一性が必要です。
• 必要な到達真空度: ほとんどの実験室用途は、1 ～ 10 mbar の真空レベルで満たされます。吸湿性の高い医薬化合物やガス放出の研究では、0.1 mbar 未満の到達圧力が必要な場合があり、より高仕様のポンプとより緊密なチャンバーの密閉が必要になります。
• サンプル溶媒の引火性: あny application involving organic solvents mandates an explosion-proof vacuum drying oven with appropriate ATEX or IECEx certification. This is a safety requirement, not a performance preference, and should not be compromised for budget reasons.
• 規制および文書要件: GMP 規制の環境では、検証サポート文書、電子監査証跡、および独立した安全回路が必要です。標準的な市販の真空乾燥オーブンにはこれらの機能が備わっておらず、コスト効率よく完全な GMP 準拠に改造することはできません。
• スループットとチャンバー容積: 適切なマージンを持って、チャンバー容積を予想される最大サンプル負荷に合わせます。単一バッチで十分な場合に複数のバッチで実行する必要がある小型の真空乾燥オーブンでは、ワークフローに不必要なボトルネックが生じ、乾燥材料の単位あたりのエネルギー消費量が増加します。
• 接続性とデータ統合: 現代の研究室では、RS-232、USB、またはイーサネット インターフェイスを介して LIMS または製造実行システムと統合するために、真空乾燥炉のデータ (温度ログ、真空記録、サイクル パラメータ) をますます必要としています。古い設計への接続を改修することは現実的ではないことが多いため、購入前にデータ出力オプションを確認してください。

2026 年の真空乾燥オーブン技術を形作る新たなトレンド

いくつかの技術トレンドが 2026 年の真空乾燥オーブン市場を積極的に再構築しており、今後数年間にわたって製品開発に影響を与え続けるでしょう。ドライスクロールおよびドライクロー真空ポンプは、実験室の真空乾燥オーブンの設置において従来の油封式ロータリーベーンポンプに取って代わりつつあり、オイルミスト汚染のリスクを排除し、メンテナンス間隔を短縮し、よりクリーンな排気流を可能にして溶剤蒸気の管理を簡素化します。クラウド接続された監視ダッシュボードを備えた IoT 対応の真空乾燥オーブンを使用すると、研究室の管理者は、施設全体の複数のユニットをリモートで追跡し、プロセスの逸脱に関するアラート通知を受け取り、手動でデータを転記することなく自動化されたコンプライアンス レポートを生成できます。

エネルギー効率もますます注目を集めており、メーカーは、長い乾燥サイクルにわたる真空乾燥オーブンのエネルギー消費を削減する、より断熱性の高いチャンバー設計とより効率的な発熱体構成を開発しています。これは、ユニットが生産サポートの役割で継続的に稼働する場合に意味のある運用コスト要因となります。パイロットまたは生産規模の作業用に工業用真空乾燥オーブンを評価する研究室では、真空ポンプの排気やチャンバー壁の損失からの熱エネルギーを回収して再利用する熱回収システムが高級製品ラインに登場し始めており、施設のエネルギー消費量を目に見えて削減できるため、複数年の運用期間にわたる追加の資本コストに見合ったものになります。
