| I. 機器の目的と適合基準 | ||
| 設備が要件を満たしている | 電気熱風乾燥炉の GB/T 30435-2013 規格、製造安全規格 GB 5959.4-92、熱風循環オーブンの GB/T 20033-2011 規格に準拠しています。 | |
| 2. 製品の用途 | 電子・電気製品、表面処理、計器・計器、プラスチック、冶金などの耐熱性、耐湿性、耐乾燥性、高温・低温適応性試験、低温恒温維持、保管などに適しています。光ファイバー、水晶、精密インダクター、表面処理部品、PCB、LCD などの製品の高温および低温適応テストに特に適しています。品質管理工学の信頼性試験装置としても機能します。さらに、製品の性能と品質を評価するために、品質監督局、研究機関、高等教育機関にも適用されます。 | |
| 3. 禁止されている製品 | 可燃性、爆発性の物質、腐食性の高い物質、強い放射線を発する物質の検査は固く禁止されています。 | |
| II.設備仕様 | ||

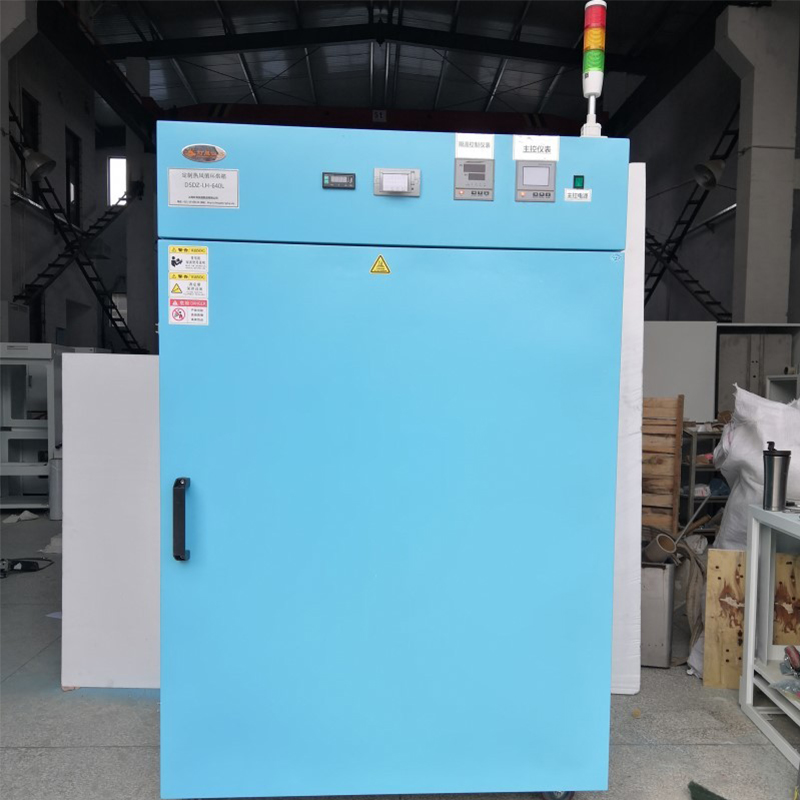

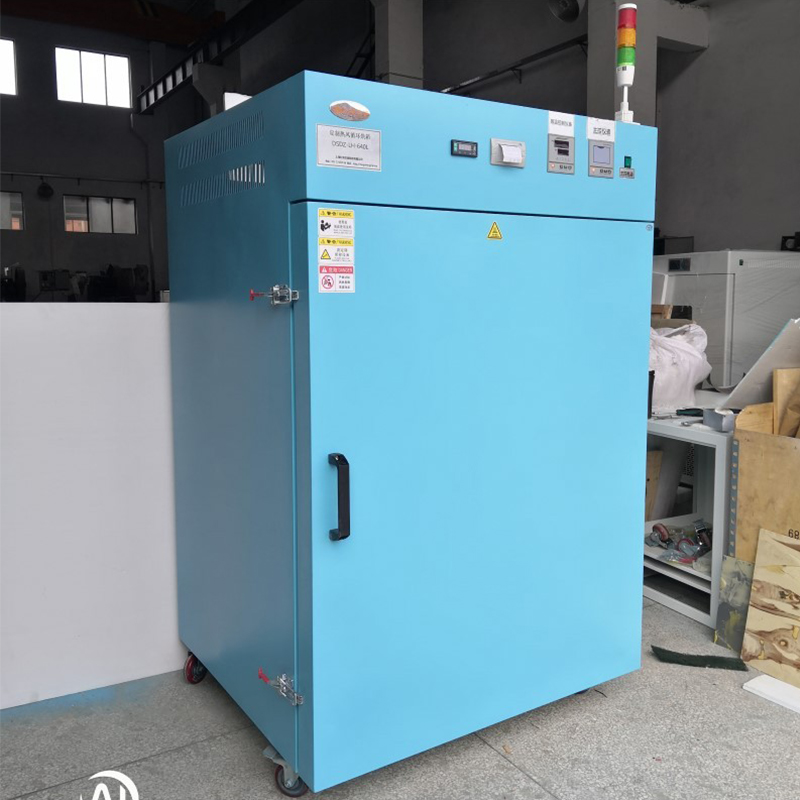

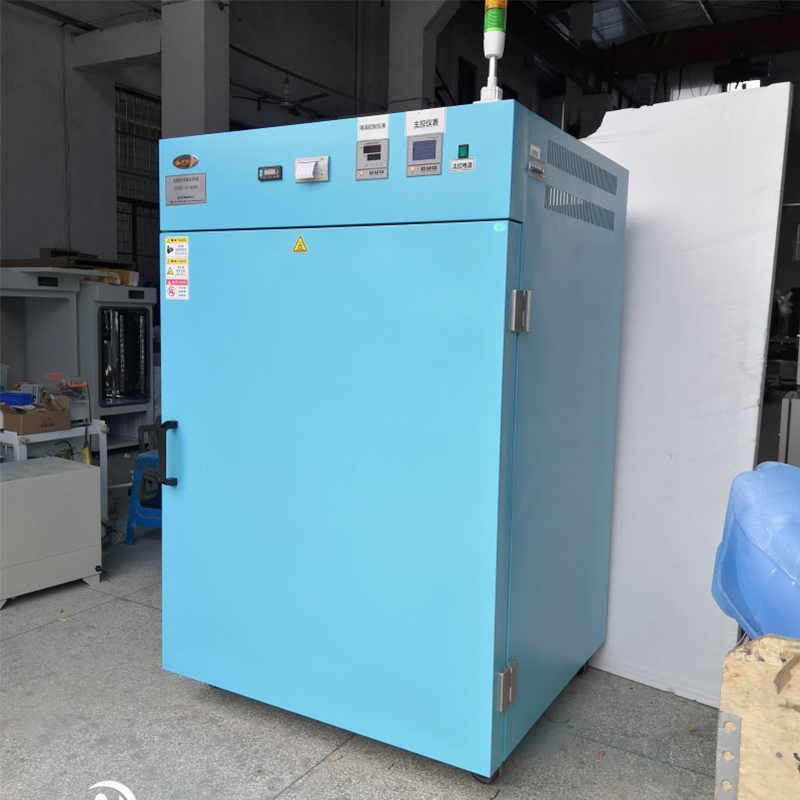

| 1. 設備名 | カスタマイズされた熱風循環高温オーブン | |
| 1. 設備型式 | DS-LH135 | |
| 2. 主要な技術仕様 | ||
| カスタム熱風循環オーブン | ||
| 2.1 チャンバー内寸法 | 800×800×1000mm(幅×奥行き×高さ) | |
| 2.2 外形寸法 | 1000×1050×1690mm | |
| 2.3 温度範囲 | 室温50~600℃ | |
| 2.4 長期使用温度 | <550 | |
| 2.5 温度変動 | ±1℃ | |
| 2.6 温度均一性 | 読み取り値の±2.5% | |
| 2.7 加熱速度 | 室温~550 °C <85 分 | |
| 2.8 温度分解能 | 1℃ | |
| 2.9 温度均一性 | 200℃:±2℃、300℃:±3℃、400℃:±5℃、500℃:±6℃ | |
| 2.9 電源定格(概算) | 220V/50Hz | |
| 2.10 総消費電力 | 約4kW | |
| 2.11 サンプルホルダー | 3 枚のステンレス鋼製穴あき折り曲げエッジ (両刃) メッシュ プレート | |
| 3. 設備の構造性能 | ||
| 3.1 エンクロージャの構造材料 | 構造 | 内部には構造補強のためのアングル鋼フレームが採用されています。外側から内側の層は、キャビネットシェル – 断熱ロックウール – フレーム – エアダクト – 内部チャンバー – サンプルラックです。制御システムは、ユニットの右側に取り付けられた外部コントローラーボックスに格納されています。ファンモーターは装置上部に設置され、Vベルトを介して循環ファンを駆動します。 |
| 外装材質 | 外装には冷間圧延鋼板に静電粉体塗装を施したものを採用しています。 | |
| インナーライナーの素材 | 高級SUS321ステンレス鋼板製。 | |
| ドアロック | 使いやすさを追求したダブルラッチドアロックを採用。 | |
| 絶縁層 | 5052 酸化アルミニウム断熱難燃ウール。 | |
| サポートフィート | ナイロン製の足。 | |
| ドア | 覗き窓のないシングルドア構成で、人間工学に基づいた操作のためのスナップロック機構を備えています。ドアフレームのシールには、特別に配合された高温/低温耐性のあるシリコーンゴムガスケットが使用されており、シールの完全性が強化されています。 | |
| 3.2 空気分配および循環システム | ファン | ブランドの耐高温ファンと耐高温アルミニウム合金循環ファンを組み合わせて使用し、強制対流拡散循環を実現します。 |
| ファン drive | 三角ベルトトランスミッション。 | |
| ダクト循環 | ダクト循環は上部吸気、左右排気還気設計を採用しています。ダクト内にバッフルを取り付けることで、空気圧と速度の両方が試験基準に準拠すると同時に、ドアの開閉時の温度の迅速な安定化が可能になります。 | |
| テストポート | なし。 | |
| 3.3 加熱システム | ① | 加熱方式は熱風循環加熱方式を採用しており、正確で確実な温度制御により均一な温度分布を実現します。 |
| ② | 温度制御と出力は両方ともマイクロコンピューターによって計算され、内部負荷レベルに応じて加熱出力を自動的に調整します。これにより高精度とエネルギー効率を実現し、環境の持続性と省エネを実現します。 | |
| ③ | 主要なシステムコンポーネント: 加熱管、ソリッドステートリレーなど。 | |
| 4 故障警報システム (オプション) | ||
| 機器の安全保護 | 独立した温度リミッターは過熱時に自動的に加熱を遮断し、オペレーターに警告する音と視覚のアラームを伴い、サンプルを効果的に保護します。 | |
| 5. 選択された電気部品の概要 | ||
| 計装 | LCD 一体型水平ブロック計器は、安定した正確な信号伝送により、単一画面に複数のデータセットを表示します。この機器は PID ロジック演算を備えており、自己調整機能と手動調整機能の両方を提供します。 | |
| ソリッドステートリレー | 高品質ソリッドステートリレーを採用 | |
| 温度センサー | PT100センサーを採用 | |
| 6. 技術文書 | ||
| マニュアル | 機器のユーザーマニュアル、保証書、適合証明書、電気回路図、 | |
| 7. オプションのアクセサリ | ||
| データストレージ | USBストレージ、スプレッドシートデータストレージ | |
| プリンター | 感熱紙印刷、印刷間隔調整可能 | |
| 不活性ガス充填口 | 内部U字分布、口径16mm(外径) | |
| ガス流量計 | ガス流量を調整するためのガスチャネルの制御 | |
| 動作表示灯 | 3 色インジケーター (動作ステータス、障害ステータス、過熱ステータス) | |
| Ⅲ.装置環境の設置要件 | ||
| 機器の設置要件 | 周囲温度と湿度: 5°C ~ 30°C、相対湿度: <85% | |
| 周囲に激しい振動がないこと | ||
| 直射日光やその他の直接熱源がないこと | ||
| 近くに強い電磁場がないこと | ||
| 周囲に高濃度の粉塵や腐食性物質がないこと | ||
| 部屋は十分に換気されている必要があります。 | ||
| 周囲に強い気流はありません。強制的な空気の流れが必要な場合、空気の流れをユニットに向けてはなりません。 | ||
| 機器は固体の水平な面に置き、水平な位置に維持する必要があります。 | ||
| 装置の背面と壁の間に少なくとも 50cm の隙間を維持し、両側に少なくとも 50cm の隙間を確保する必要があります。 | ||
| IV.承諾と保証 | ||
| パラメータ | 上記のデータはすべて、無負荷条件での動作中に測定されました。 | |
| 承諾 | 承諾 inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| 保証 | 受領後 12 か月の保証期間が適用されます。この期間を超えると、交換部品には合理的な料金が適用されます。 | |
| V. 生産リードタイムと輸送方法 | ||
| 生産リードタイム | 前払いがサプライヤーの口座に入金された日から 45 営業日以内に配送されます。 | |
| 輸送方法 | 道路輸送; QB/WD008-2001 規格に準拠した輸送用梱包で配送されます。 配達場所:お客様のご指定の場所(階上配達は除く)。 バッグの荷降ろしは購入者が行ってください。 | |
