1. 技術的解決策

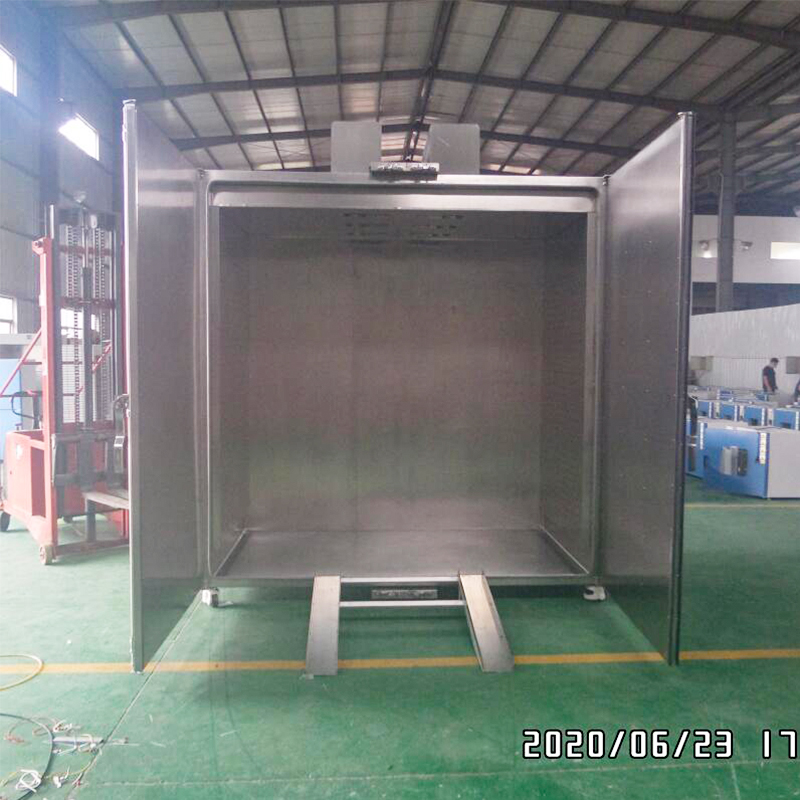

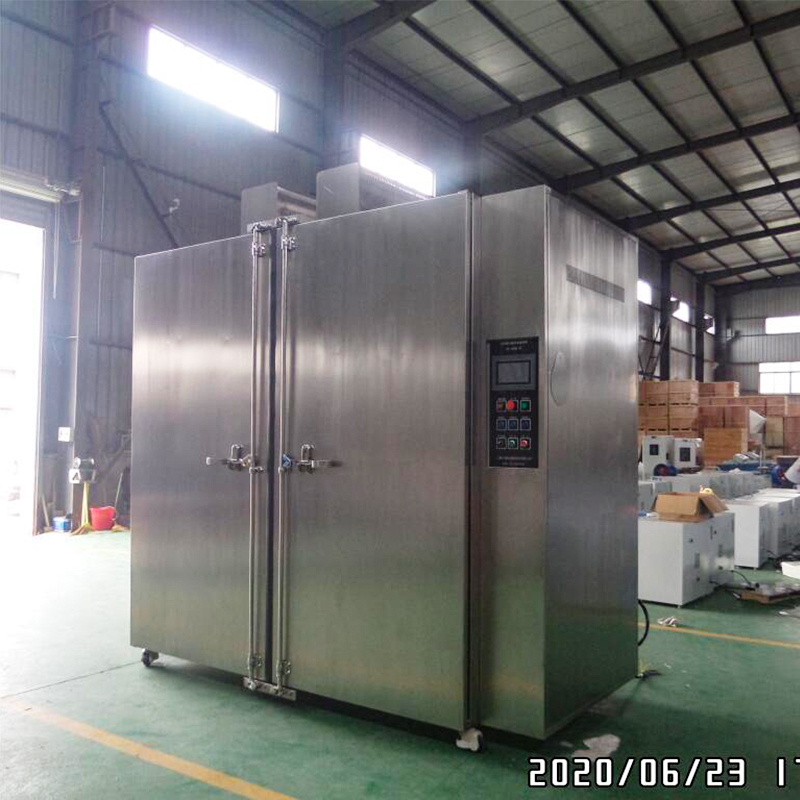

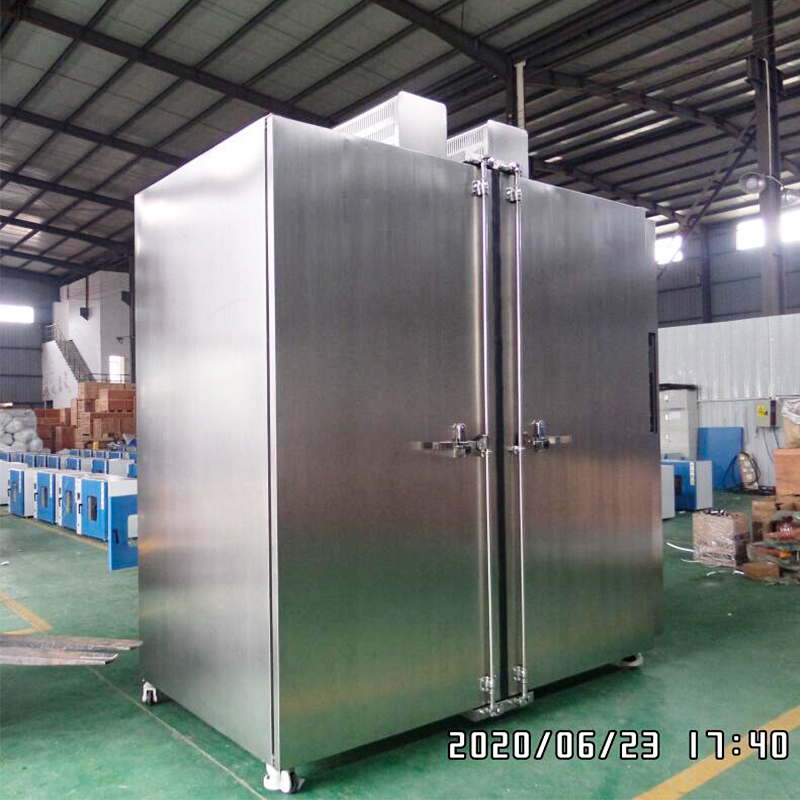

| プロジェクト名 | カスタム熱風循環オーブン（DS-LH135） |
| 参照番号 | 20200518032 |
| 日付 | 2020/5/18 |
| 承認済み | 何氏 |
| ドラフト済み | 李さん |
| コマーシャル | 張宇 |
| 電話番号: | 13671719019 |
| I. 機器の目的と適合基準 | ||
| 機器製造基準に適合 | 電気熱風強制風乾燥炉の以下の規格に適合しています。 GB/T 30435-2013規格、GB 5959.4-92安全規格、GB/T 20033-2011熱風循環オーブン規格 | |
| 2. 製品の用途 | 電子・電気製品、表面処理、器具、プラスチック、冶金などの耐熱性、耐湿性、耐乾燥性、高温・低温適応性試験、低温恒温保持、保管に適しています。特に光ファイバー、水晶、精密インダクター、表面処理品、PCB、LCDなどの高温・低温適応性試験に最適です。また、品質管理工学の信頼性試験装置としても使用できます。品質監督局、研究機関、大学が製品の性能と品質を評価するのにも適しています。 | |
| 3. 禁止物質 | 次の物質は試験に使用することが厳しく禁止されています: 可燃性、爆発性、腐食性の高い物質、または強い放射性物質。 | |
| II.設備仕様 | ||
| 1. 設備名 | カスタマイズされた熱風循環高温オーブン | |
| 1. 設備型式 | DS-5800H | |
| 2. 主な技術パラメータ | ||
| カスタム熱風循環オーブン | ||
| 2.1 チャンバー内部の寸法 | 2200×1200×2200mm（幅×奥行き×高さ） | |
| 2.2 外形寸法 | 3000×1400×2900mm（ファンモーター含む） | |
| 2.3 温度範囲 | 室温20～180℃ | |
| 2.4 コントローラー | LCD タッチスクリーン コントローラー | |
| 2.5 動作モード | 1 時間指定運転 2 定値運転 3 プログラム運転 | |
| 2.4 連続動作温度 | 160℃ | |
| 2.5 温度変動 | ±1℃ | |
| 2.6 温度均一性 | 設定値の±2.5% | |
| 2.7 加熱速度 | ≧3℃/分（平均） | |
| 2.8 温度分解能 | 0.1℃ | |
| 2.9 温度均一性 | 100℃：秒2℃ | |
| 2.10 ボリューム | 5.8m3 | |
| 2.11 商品搬送ランプ | 2200×1000mm | |
| 2.12 チャンバー内部の耐荷重 | 1.5トン | |
| 2.13 電源（約） | 380V/50Hz | |
| 2.14 総電力消費量 | 約25kW | |
| 3. 装置の構造と材質 | ||
| 3.1 エンクロージャの構造材料 | 構造 | 内部構造補強はアングル鋼フレームで構成され、コンポーネントは外側から内側に、エンクロージャーシェル – 断熱ロックウール – フレーム – エアダクト – 内部チャンバー – サンプルラックの順に積層されています。制御システムはユニットの右側にある外部に取り付けられた制御キャビネットに収容されており、ファン モーターは軸方向の気流を生成するために右側面に配置されています。 |
| 外装材質 | エンクロージャーシェルは 304 ステンレススチールのつや消し仕上げが特徴です。 | |
| インナーライナーの素材 | 高級感のあるSUS304鏡面ステンレス板を使用。 | |
| ドアロック | 使いやすさを考慮したスナップロック式ドア留め具を備えています。 | |
| 絶縁層 | 5052酸化アルミニウム難燃ウールで断熱。 | |
| キャスター | フーマキャスター4個付（単体耐荷重：1000kg）。 | |
| ドア | 人間工学に基づいたスナップロック機構を組み込んだ、覗き窓のない両開きドア構成。扉枠には高温・耐低温に強い特殊シリコーンゴムガスケットを使用したマルチシール構造を採用しています。 | |

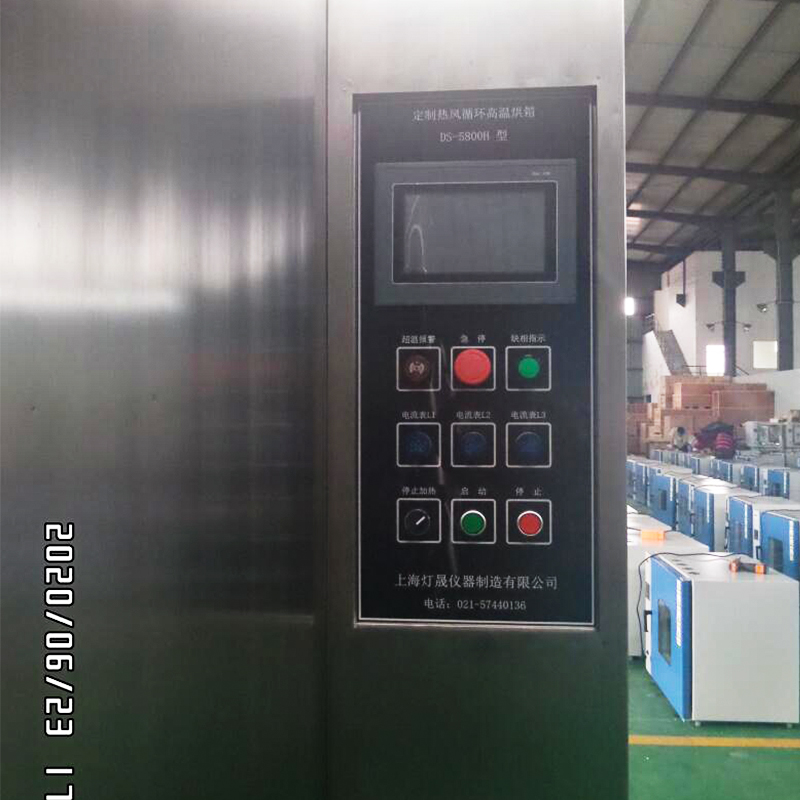

| 3.2 制御システム | コントローラー | インチカラータッチスクリーン |
| インターフェース表示情報 | 現在の動作温度、設定温度、動作時間、動作セグメント数（設定されている場合）およびその他の情報 | |
| 設定値の動作 | 温度設定後の長時間運転 | |
| スケジュールされた実行 | 温度を設定し、設定温度に達したら運転時間を設定します。設定された時間が完了すると、デバイスは動作を停止します。 | |
| プログラムの実行 | 温度設定 1、持続時間設定 1、温度設定 2、持続時間設定 2。最大 15 個の温度セグメントと持続時間セグメントをプログラムできます。プログラミングが完了すると、機器は設定された温度と時間に従って順次動作します。各動作セグメントが完了すると、デバイスは自動的に停止します。 | |
| 3.3 空気分配および循環システム | ファン | 耐高温ファンモーター 2基 耐高温合金タービンファンによる強制対流拡散循環を実現 |
| ファン drive | 軸流 | |
| ダクト循環 | 熱風が右から左へ流れる平行ダクト設計。ダクト内に設置されたバッフルにより、空気圧と速度の両方が試験基準を満たしていることが保証され、同時にドア開閉時の温度の迅速な安定化が可能になります。 | |
| テストポート | 直径50mm、左側に1個 | |
| 3.4 加熱システム | ① | 加熱方式は熱風循環加熱方式を採用しており、温度分布が均一で確実な温度制御が可能です。 |
| ② | 温度制御と出力は両方ともマイクロコンピューターによって計算され、内部負荷レベルに応じて加熱出力を自動的に調整します。これにより高精度とエネルギー効率を実現し、環境の持続性と省エネを実現します。 | |
| ③ | 主要なシステムコンポーネント: 加熱管、ソリッドステートリレーなど。 | |
| 4. 故障警報システム | ||
| 機器の安全保護 | 1. 過熱時に自動的に加熱を遮断する独立した温度リミッターにより、サンプルを効果的に保護します。 2. 緊急停止ボタンにより、危機的な状況で主電源を瞬時に遮断します。 3. 3 色のインジケーターライトが温度のオーバーシュートとファンモーターの動作を監視します。異常が発生すると、可聴および視覚的なアラームがトリガーされます。 4. 漏電遮断器。 5. 欠相保護装置。 | |
| 5. 厳選された電気部品の紹介 | ||
| 計装 | LCD 統合モジュール計測器は、安定した正確な信号伝送により、単一画面に複数のデータセットを表示します。この機器は、PID ロジック操作、セルフチューニング機能、および手動パラメータ介入機能を備えています。 | |
| ソリッドステートリレー | 高品質ソリッドステートリレーを採用 | |
| 温度センサー | PT100センサーを採用 | |
| 6. 提供される技術文書 | ||
| 書類 | 機器のユーザーマニュアル、保証書、適合証明書、電気回路図 | |
| 7. オプションアクセサリ（オプション） | ||
| データストレージ | USBストレージ、スプレッドシートデータストレージ（500元） | |
| プリンター | 感熱紙印刷、印刷間隔調整可能（1500元） | |
| 不活性ガス注入口 | 内部U字分布、口径16mm（外径）（2000元） | |
| ガス流量計 | ガス流量を調整するための制御ガスチャネル (25000 元) | |
| Ⅲ．装置環境の設置要件 | ||
| 機器の設置要件 | 周囲温度と湿度: 5°C ～ 30°C、相対湿度: <85% | |
| 周囲に激しい振動がないこと | ||
| 直射日光やその他の直接熱源がないこと | ||
| 近くに強い電磁場がないこと | ||
| 周囲に高濃度の粉塵や腐食性物質がないこと | ||
| 部屋は十分に換気されている必要があります。 | ||
| 周囲に強い気流はありません。強制エアフローが必要な場合は、ユニットにエアフローを向けないでください。 | ||
| 機器はしっかりとした水平な面に置き、水平な位置に維持する必要があります。 | ||
| 装置の背面と壁の間に少なくとも 50cm の隙間を維持し、両側に少なくとも 50cm の隙間を確保する必要があります。 | ||
| IV.承諾と保証 | ||
| パラメータ | 上記のデータは、無負荷条件での動作中に測定されました。 | |
| 承諾 | 承諾 testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| 保証 | 保証期間は受付完了後12ヶ月とさせていただきます。この保証期間を超えると、交換部品には妥当な料金が適用されます。 | |
| V. 生産リードタイムと輸送方法 | ||
| 生産リードタイム | 前払いがサプライヤーの口座に入金された日から 30 営業日以内に配送されます。 | |
| 輸送方法 | 道路輸送; QB/WD008-2001 の要件を満たす輸送コンテナ。配達場所：お客様ご指定の場所（階上配達は除く）。荷降ろしは購入者が行ってください。 | |
