| 製品名 | 自動真空乾燥炉 | ||
| モデル | HTF-DZ215V | ||
| 主要な技術仕様 | 温度制御範囲 | 室温10~200℃ | |
| 温度安定性 | ±2℃ | ||
| 温度分解能 | 0.1℃ | ||
| 窒素入口径 | 14mm | ||
| フィルター | クラス10,000 | ||
| 加熱方法 | 外部加熱 | ||
| 冷却方法 | 自然冷却 | ||
| 冷却速度 | なし | ||

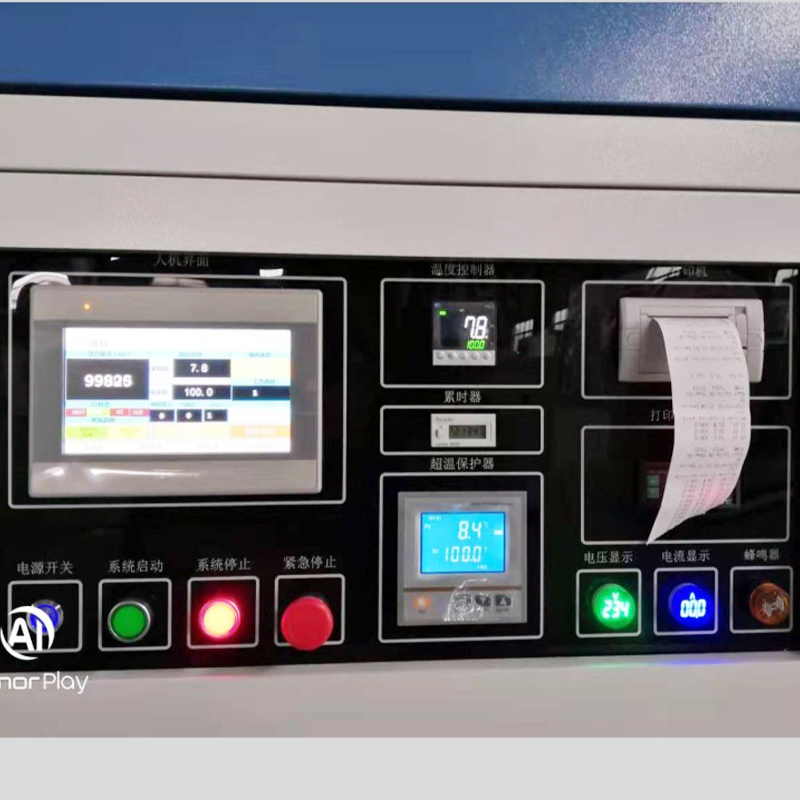

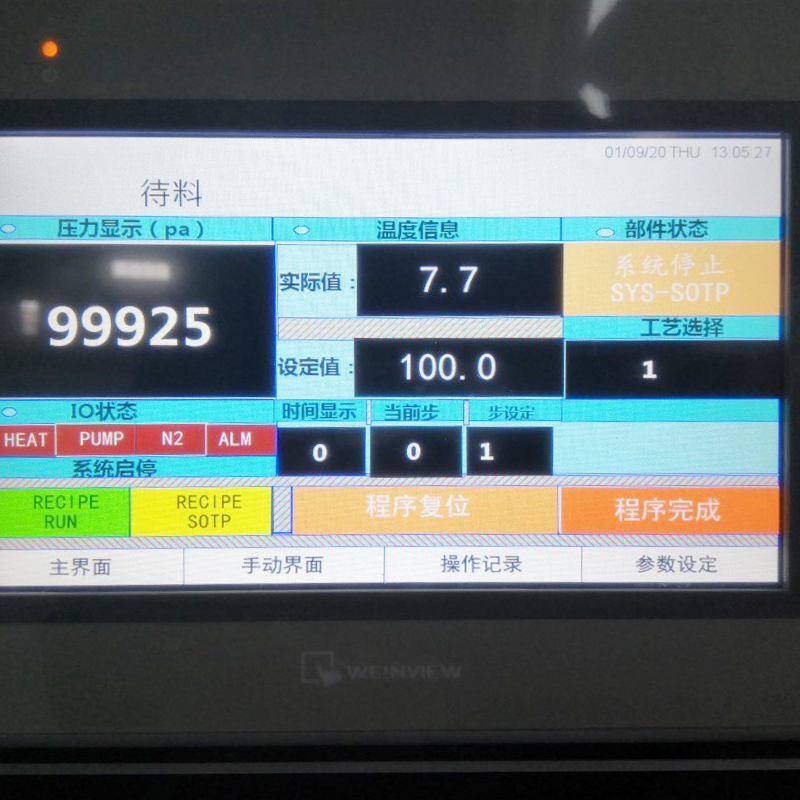

| コントローラー | タッチスクリーン PLC 産業用制御 | ||
| 真空計 | デジタル真空計 | ||
| 真空範囲 | 50Pa~101KPa | ||
| 真空制御方式 | 設定値制御 | ||
| チャンバー内寸法 | 幅*奥行き*高さ(mm) ≥560*640*600 | ||
| 本体外形寸法 | 幅*奥行き*高さ(mm) ≈720*820*1750 | ||
| チャンバー内容積 | 215L | ||
| 観察窓 | 300x350mm、内側は強化強化ガラス、外側は高透明アクリルパネルで構成 | ||
| パーティション | 6段 1段耐荷重30kg(棚板は穴あきステンレス板を使用) | ||
| サポートフレーム | 6段、隙間高さ70mm | ||
| 真空ポンプ | 輸入オイルフリー真空ポンプ | ||
| 電源電圧 | 220V/50Hz | ||
| 消費電力 | 2500W | ||
| 温度制御システム | マイクロプロセッサベースのPIDロジック温度コントローラーを搭載しており、持続的な動作を実現します。電子部品には Chint および Shanghai People Electric の製品が使用されており、長期的な安定性と信頼性が保証されています。 | ||
| 発熱体 | プレミアム HRE 合金電熱線は耐食性 SUS304 ステンレス鋼管内に埋め込まれており、漏電保護を提供しながら発熱体の寿命の延長を保証します。 | ||
| 感温素子 | 高精度 PT-100 熱電対 | ||
| ハウジング材質 | SUS304ステンレス(厚さ1mm) | ||
| 内タンク材質 | 316L耐食ステンレス板(厚さ3mm) | ||

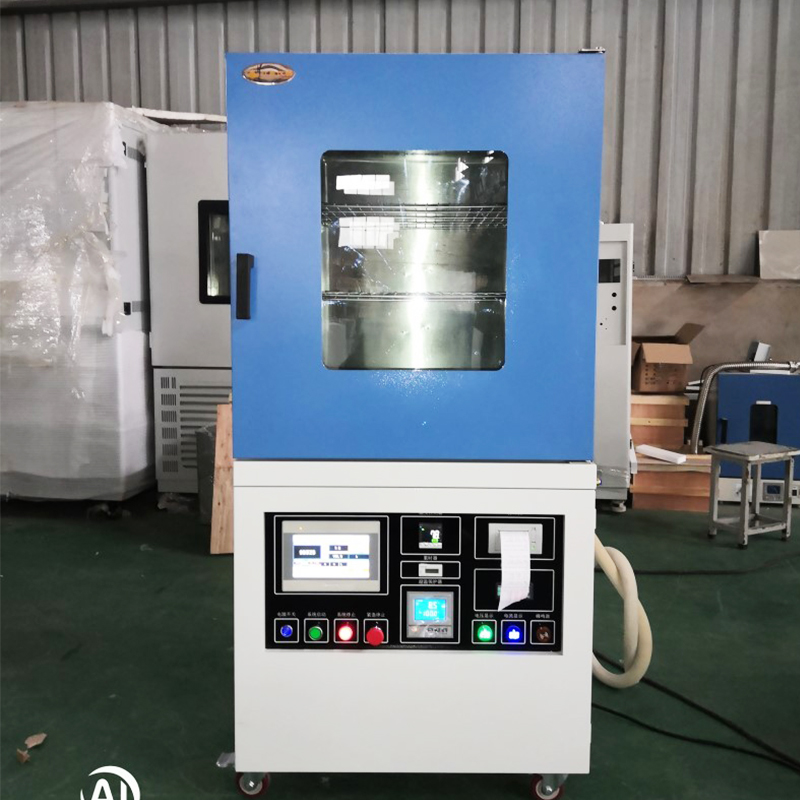

| 装置構造の説明 | 本体寸法は720×820×1750mm。本体には 4 つの Fuma キャスターと 4 つの固定支持脚が取り付けられており、簡単に移動でき、確実な位置決めが可能です。制御システムは、エンクロージャの左側または右側に外部取り付けされます。チャンバーのコーナーは死角のない丸みを帯びたコーナーになっており、掃除に便利です。チャンバー内部は 6 段で構成され、各段の最小クリアランス高さは 70 mm (有効な使用可能な高さ)、最小 1 段エリアは 555 × 635 mm です。 | ||
| 制御システムの説明 | 死角がなく、掃除が簡単です。チャンバー内部は 6 段で構成され、各段の最小クリアランス高さは 70 mm (有効な使用可能な高さ) です。各段の最小面積は 555 × 635 mm で、各段に 2 つの標準バスケット (480 × 250 × 50 mm) を収容できます。最大積載量は標準バスケット 12 個です。本体ドアは人間工学に基づいた右開きです。 | ||
| 装置操作プロセスの説明 | この装置は PLC 産業用制御プログラミングを採用しています。プログラム可能な制御には、真空ポンプの開始/停止ステータス、真空レベル設定、真空保持期間、不活性ガス充填時間、不活性ガスソレノイドバルブの閉鎖時間、および加熱サイクルの開始/終了が含まれます。 | ||
| データの保存とエクスポート | 単段動作: | ||
| 印刷システム | ステップ1:真空度の設定(想定値:80kPa) | ||
| セルフチューニング機能 | ステップ 2: 目標温度と到達後の滞留時間を設定します (想定目標: 200°C) | ||
| リアルタイムアラーム | ステップ 3: 真空または加熱を開始 (同時可能) → 目標真空レベルに到達 → 真空ポンプは自動的に停止 | ||
| 安全性の確保 | 設定温度と温度到達後の運転時間(想定温度:200℃)→ステップ3: | ||
| 装置の動作環境 | 真空引きまたは加熱(同時実行可能) → 設定真空値に達したら真空ポンプ | ||
| 保証期間 | 加熱継続中は自動的に停止します。温度設定値に達すると、温度が | ||
| 設置後のメンテナンス | 運転時間が経過すると、装置は自動的に停止します。 | ||
| アフターセールスおよびメンテナンスの対応時間 | (注: 加熱中、チャンバー内の空気の膨張により真空レベルが低下し、自動作動が開始されます) | ||
| 構成 | 真空ポンプを再起動して真空を補充します。加熱または定温運転は正常に行われます。) | ||
