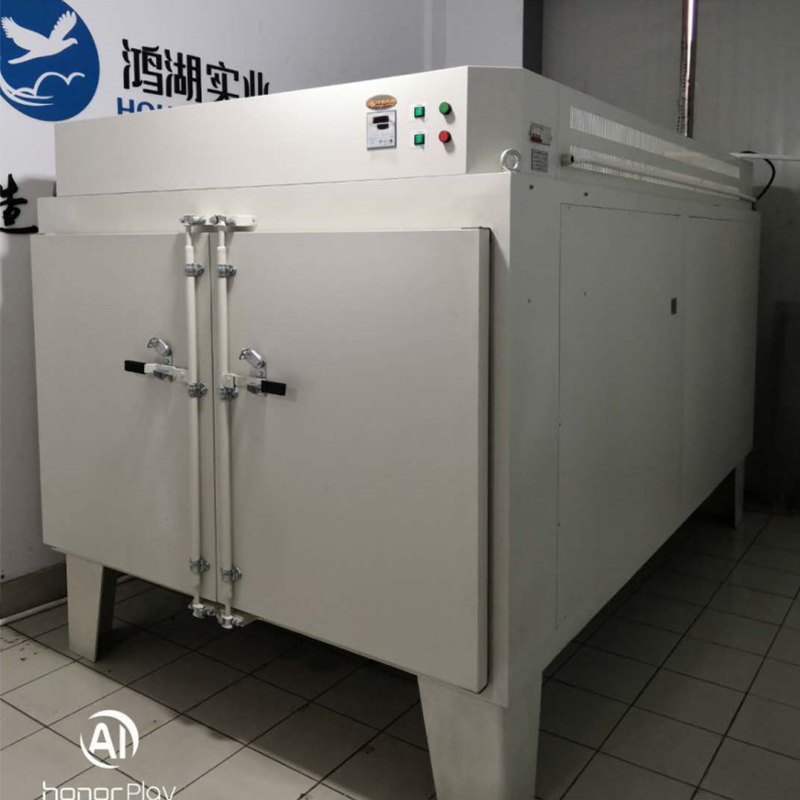

変色ガラスフィルムオーブン ユーザーマニュアル

I. 適用範囲

この装置は、電気製品、計器、計器、部品、エレクトロニクス、電気機器、自動車部品、航空宇宙部品、通信機器、プラスチック、機械、化学薬品、食品、化学製品、金物工具などの多様な製品や材料を恒温環境下で乾燥させ、各種恒温適応試験を行うのに適しています。

主要な技術的パラメータ

温度範囲：室温20～120℃

連続使用温度：90℃

温度安定性: ±1℃

温度均一性: ±5℃

タイマー範囲: 1 ～ 999 分

棚：6枚（アルミハニカムパネル、シームレス構造）

定格電力: 9000W

電源：380V/50Hz

Ⅲ．製品の構造上の特徴

キャビネットには高品質冷間圧延鋼板に静電粉体塗装を採用。コーティングは硬く、耐久性があり、優れた防錆性を備えています。

作業チャンバーは高級ステンレス鋼プレートで作られており、角が丸くなっており、滑らかで合理的な仕上げが施されており、簡単に掃除できます。

キャビネットと作業室の間には極細グラスウール断熱材が充填されており、保温性に優れています。これにより、周囲環境への影響を最小限に抑えながら、安定した正確な内部温度を効果的に確保します。

合理的な熱風循環チャネルがチャンバー内に統合されており、均一な温度分布と加速加熱を促進します。排気ダクトにより、チャンバーからの空気の制御された排気が容易になります。排出された空気に臭気や有毒物質が含まれている場合は、ダクトを外部の配管に簡単に接続して、指定された場所に直接排気することができます。

温度調整にはマイクロプロセッサベースのインテリジェントデジタルテクノロジーが採用されており、産業用PIDセルフチューニングと4桁のデュアルLEDディスプレイが特徴です。これにより、高い制御精度、優れた耐干渉性、そしてユーザーフレンドリーな操作性が保証されます（詳細についてはコントローラのマニュアルを参照してください）。

IV.設置と試運転

1. 輸送時はガラス面に力を加えたり、容器本体に衝撃を与えないよう注意してください。

2. 本体を床に置いた後、水平であることを確認してください。表面に凹凸がある場合はベースを調整してください。

3. 直射日光の当たる場所や高温多湿の環境では使用しないでください。

4. ユニットを電磁干渉源から離して配置し、機器のアース線が効果的に接地されていることを確認します。

5. 通常の動作中は、空気の流れを妨げないようにチャンバー内のアイテムを配置し、均一な温度分布を確保します。

6. 電源はAC380V 50Hzです。信頼性の高いアース接続を備えた定格 25A 以上の 4 ピン ソケットを使用する必要があります。 3ピンソケットをそのまま使用しないでください。電源はAC 380V 50Hzで、信頼性の高いアース接続を備えた三相電源ソケットが必要です。

7. 損傷を防ぐため、電源ケーブルを装置の背面に近づけたり、機器や他の物体が電源ケーブルを圧迫したりしないでください。

V. 製品の取扱説明書

1. チャンバーのドアを開け、処理するアイテムを内部の棚に置きます (チャンバー内の空気が適切に循環するように過密を避けてください)。ドアを閉めてください。

2. プラグを 380V ソケットに挿入して電源を接続します。コントロールパネルの右側にある電源スイッチを「ON」の位置に設定します。デジタル ディスプレイが点灯し、装置が動作していることを示します。

3. コントロールパネルの温度コントローラーを使用して、希望のチャンバー温度を設定します。

4. 機器が動作を開始し、徐々に設定温度に到達します。必要な乾燥時間が完了すると、プロセスは終了します。

5. 電源を切ります。ドアを開けてアイテムを取り出す前に、庫内温度が周囲温度に近づくまで待ってください。

【！】注意：ドアを開けて物を取り出す際は、余熱により火傷をする恐れがありますので十分ご注意ください。可燃性または爆発性の物質を乾燥オーブン内に置かないでください。

特記事項

⑴ 製品は発送前に厳格なテストを受けます。通常、キャリブレーションは必要ありません。ただし、過酷な環境や推奨範囲を超える温度で使用した場合、表示温度と実際の庫内温度に誤差が生じる場合があります。偏差が技術仕様を超える場合は、温度コントローラーの取扱説明書を参照して必要な調整を行ってください。

⑵ 通常運転時、チャンバードアを長時間開けたままにしておくと、ドアを閉めた際に一時的な温度変動が発生する場合があります。これは正常な現象です。

◆パネルの機能

インジケーターライトの定義

1. 「RUN/AT」インジケーターライト: 動作中に点灯し、完了すると消灯します。セルフチューニング中は点滅します。

2. 「OUT」インジケーター: 加熱出力がアクティブなときに点灯します。それ以外の場合は消滅します。

3. 「ALM」インジケーター: 過熱アラーム中に点灯します。それ以外の場合は消滅します。

VI.操作・利用方法

1. コントローラに電源を投入すると、通常表示モードに入る前に、上部の表示行に「InP」が表示され、下部の行に「レンジ値」が約 3 秒間表示されます。

2. 温度と恒温時間の参照と設定

「Set」キーを押して温度設定モードに入ります。ディスプレイの下の行にはプロンプト「SP」が表示され、上の行には温度設定値が表示されます（最初は単位の数字が点滅しています）。シフト、インクリメント、デクリメント キーを使用して、希望の設定値を調整します。もう一度「設定」ボタンを押すと、恒温時間設定モードに入ります。ディスプレイの下段にはプロンプト「St」が表示され、上段には恒温時間の設定値が表示されます（単位の桁が最初に点滅します）。シフト、増分、および減分ボタンを使用して、希望の設定値に調整します。この設定モードを終了するには、もう一度「設定」ボタンを押します。変更された値は自動的に保存されます。

恒温時間が「0」に設定されている場合、これは時間制限機能がアクティブになっていないことを示します。コントローラーは継続的に動作し、ディスプレイの下の行に温度設定値が表示されます。設定時間が「0」以外の場合、表示窓の下段に経過時間が表示され、小数点以下の最終桁が点灯します。測定温度が設定値に達すると、タイマーがカウントダウンを開始します。点灯している小数点が点滅します。時間が経過すると動作を停止し、下段に「終了」と表示され、ブザーが30秒間鳴ります。動作終了後、「減少/再開」キーを 3 秒間押し続けるとサイクルが再開されます。

3. 過熱警報中はブザーが鳴り続け、「ALM」警報インジケータが点灯します。温度設定値の変更により過熱アラームが発生した場合、「ALM」インジケーターは点灯しますが、ブザーは鳴りません。

4. ブザーが鳴ったときにいずれかのキーを押すと音が止まります。

5. 「シフト」キー: 設定値モードでこのキーを押すと、点滅変更の設定値がシフトされます。

6. 「減少」キー: 設定モードで短く押すと、値が減少します。押し続けると連続的に減少します。

7. 「増加」キー: 設定モードで短く押すと、値が増加します。押し続けると連続的に増加します。

8. 設定モード中に 1 分間キー操作がないと、自動的に通常表示に戻ります。

9. コントローラーのディスプレイの一番上の行に「----」が表示されている場合は、温度センサーまたはコントローラー自体に障害があることを示します。温度センサーとその配線をよく点検してください。

システムのセルフチューニング

温度制御性能が満足できない場合、システムのセルフチューニングが実行される場合があります。セルフチューニング中に大幅な温度オーバーシュートが発生する可能性があります。ユーザーは、プロセスを開始する前にこの要素を十分に考慮する必要があります。

非設定値モードからシステムのセルフチューニングを開始するには、「Shift/Self-Tune」キーを 6 秒間押し続けます。 「RUN/AT」インジケーターが点滅します。完了すると、インジケーターの点滅が止まり、コントローラーは最適化されたシステム PID パラメーターのセットを取得し、自動的に保存されます。セルフチューニング中に「Shift/Self-Tune」キーを 6 秒間押し続けると手順が終了します。

セルフチューニング中に過熱アラームが発生した場合、「ALM」アラームインジケータは消灯したままになり、ブザーは鳴りません。ただし、加熱警報リレーは自動的に切断されます。セルフチューニング中は「Set」キーは無効になります。一定温度期間が設定されているかどうかに関係なく、コントローラーのディスプレイの下の行には常に温度設定値が表示されます。

温度内部パラメータの参照と設定

Set キーを約 3 秒間押し続けます。コントローラ ディスプレイの下の行にはパスワード プロンプト「Lc」が表示され、上の行にはパスワードの値が表示されます。増加、減少、および Shift キーを使用して、パスワードを目的の値に変更します。もう一度セットキーを押してください。パスワードが間違っている場合、コントローラは自動的に通常の表示モードに戻ります。パスワードが正しければ内部温度パラメータ設定状態に入ります。 Set キーを再度押すと、各パラメータを順次変更できます。この状態を終了するには、Set キーを 3 秒間押し続けます。パラメータ値は自動的に保存されます。

VII.注意事項

1. 可燃性および揮発性の化学物質をキャビネット内に置かないでください。

2. 使用中に異常、異臭、発煙などが発生した場合は、直ちに電源を切ってください。ユーザーは自分で修理を試みてはなりません。当社の修理部門に連絡し、資格のある担当者による点検と整備を依頼してください。 (新しいユニットは、最初の始動時に臭いと最小限の煙を発する場合がありますが、これは正常です。1 ～ 2 サイクル観察してください。それでも続く場合は、当社のカスタマー サービス センターに連絡してアドバイスを求めてください)。

3. 清潔さを維持し、ガラスの透明性を高めるために、チャンバー内壁と装置の表面を定期的に拭きます。外面の清掃に酸性、アルカリ性、その他の腐食性溶液を使用しないでください。

4. 装置を長期間使用しない場合は、潜在的な危険を防ぐために電源コードを取り外してください。さらに、定期的 (通常は四半期ごと) にユニットを通常の条件で 2 ～ 3 日間動作させ、電気コンポーネントから湿気を排出し、関連するデバイスへの損傷を防ぎます。
